Станок для производства трубных щелевых фильтров

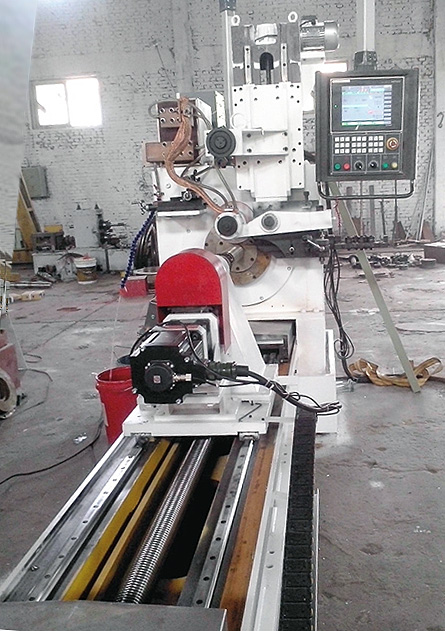

Оборудование для намотки фильтрующего элемента щелевого фильтра из нержавеющей проволоки V-образного сечения модель HWJ-300x6000 (Код ТН ВЭД 8463300000)

Цена DDP Хабаровск 119 000 долларов США по курсу ЦБ РФ на дату совершения платежа, в т. ч. НДС.

Производимая на станке продукция

Фильтрующий элемент щелевого фильтра:
Минимальный диаметр 80 мм
Максимальный диаметр 300 мм
Максимальная длина трубного фильтра 6000 мм
Размер щели фильтра (настраиваемый) от 0,1 до 5 мм
Точность размера фильтровых щелей ±0,02 мм

Материалы, используемые для производства щелевого фильтра

Углеродистая и нержавеющая сталь:
прутки и проволока диаметром от 1,2 мм до 3 мм

Характеристики станка

Серводвигатели 4,5 кВт (2 шт.), 3,5 кВт (1 шт.) Mitsubishi
Система управления (PLC) Mitsubishi
Сенсорная панель (Touch Screen) Mitsubishi
Сварочный трансформатор 200 киловольт-ампер
Скорость сварки 6 об/мин (максимальная 40 об/мин)
Шариковый ходовой винт Taiwan (TBI)
Линейная направляющая Taiwan (TBI)
Роликовый подшипник ZWZ
Количество калибровочных блоков 16 шт
Количество сварочных сопел 10 шт.

Комплект поставки

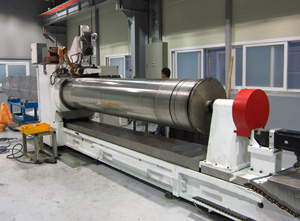

Установка для навивки щелевых фильтров
Контроллер Mitsubishi
Каркасные матрицы по чертежам заказчика в количестве 5 комплектов
Комплект инструмента для техобслуживания
Инструкция по обслуживанию и эксплуатации

Пуско-наладочные работы

Поставщик направляет одного инженера на место установки станка, заказчик обязан обеспечить закладку фундамента, проведение электричества, воды, а также наличие проволоки для опытного производства.
На время наладки покупатель несет расходы по перелету, питанию и проживанию инженера и оплатить работу инженера из расчета 100 долларов США в день. Процесс наладки и обучения специалистов занимает 10-15 дней.

Срок поставки

в течение 90  дней с момента получения предоплаты

Условия оплаты:

30% для открытия заказа, остаток суммы до поступления на таможенную территорию РФ
