Оборудование по производству щелевых фильтров

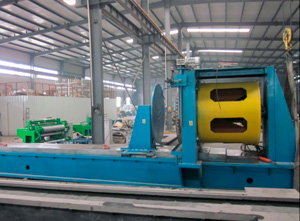

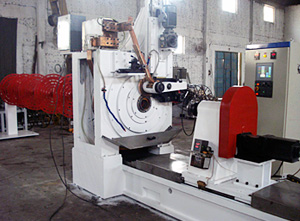

Установка для намотки щелевых фильтров HW600х6000

Цена 4 200 000 р

Сам щелевой фильтр должен иметь достаточно твердую структуру, чтоб усилить прочность слабоцементированных коллекторов, в которые он устанавливается.

Поэтому обычно для производства щелевых скважинных фильтров применяют проволоку марки AISI 304, обладающую отличными антикоррозионными свойствами, в том числе и  в агрессивных средах,  и повышенными прочностными характеристиками.

Технологический процесс производства щелевых скважинных фильтров начинается с изготовления сварной каркасной конструкции, на которую наматывается проволока треугольного (V-образного) сечения. В зависимости от размеров щелевого фильтра рассчитывается ширина зазора между витками проволоки. Для крепления к каркасу, проволока приваривается к нему.

Основное преимущество данной установки для намотки щелевых скважинных фильтров заключается в использовании основных узлов и агрегатов (контроллер, серводвигатели и сервоприводы) производства известной германской корпорации Siemens.

Основной механизм – контроллер модели Siemens 6ES отличается высокой  надежностью, но при этом цена всей установки значительно увеличивается – на условиях DDP Хабаровск цена установки по намотке щелевых фильтров модели HW600х6000 составляет 4 200 000 руб. (включая НДС). Тем не менее, специалисты по достоинству оценят ее преимущества. поскольку данная установка является одной из новейших в своем роде.

Диаметр производимых на установке щелевых фильтров варьирует от 60 до 600 миллиметров, максимальная длина наматывания 6000 мм.

Шаг намотки регулируется в зависимости от  потребностей в диапазоне от 0,1 до 16,0 мм.

Сварка щелевых скважинных фильтров на установке производится со скоростью 6-30 об./мин и может регулироваться в зависимости от диаметра фильтра.

Точность сварочных операций составляет  0,03 мм, при условии использования качественной V-образной проволоки (с отклонением диаметра не более 0,01мм).

Мощность сварочного трансформатора установки по производству щелевых скважинных фильтров равна AC 200 кВт, кроме того станок оборудован двумя серводвигателями Siemens мощностью 3 кВт каждый.

Габаритные размеры данной установки 9300×1100×2400 мм, вес около 9500 кг.

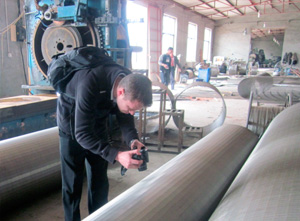

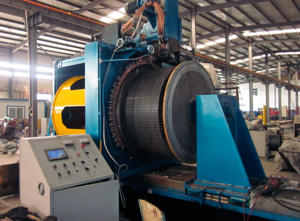

Установка для навивки фильтров с двигателем Hational (Япония)

Цена 3 000 000 р

Если вас смутила цена на описанную выше установку, мы можем предложить бюджетный вариант установки для производства щелевых скважинных фильтров на базе двигателя японской компании  Hational. Сервоприводы и серводвигатели также производства компании Hational (Япония).

Это более ранняя разработка производителей оборудования для производства аналогичных фильтров, тем не менее, на сегодняшний день она не потеряла своей актуальности.

Основные ее параметры  практически такие же, как у вышеописанной модели HW600х6000, а цена этой установки для навивки щелевых фильтров значительно ниже и составляет всего 3 000 000 рублей.

Вспомогательное оборудование по производству щелевых фильтров

Данное оборудование не входит в основной комплект, описанный  выше, но может понадобиться для производства щелевых скважинных фильтров.

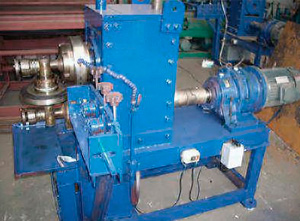

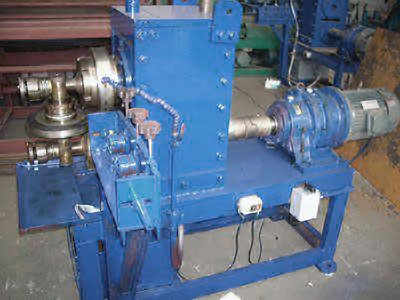

Станок профилирующий для придания проволоке V-образного (треугольного) сечения

Цена DDP Хабаровск 250 000 руб. (в т. ч. НДС)

Размеры 1200х1000х1200

Вес 1000 кг

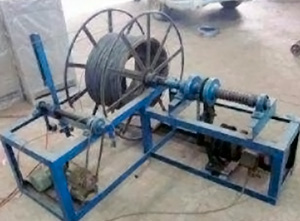

Наматывающее устройство

Цена DDP Хабаровск 75 000 руб. (в т. ч. НДС)

Размеры 1200х1200х800

Вес 100 кг

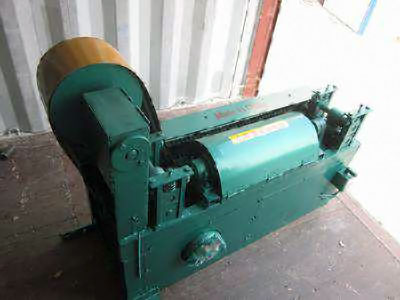

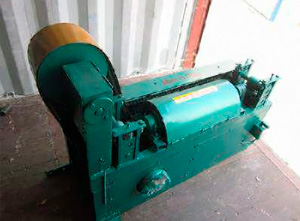

Выпрямляющий и отрезной станок

Цена DDP Хабаровск 90 000 руб. (в т. ч. НДС)

Размеры 5000х500х1000

Вес 300 кг

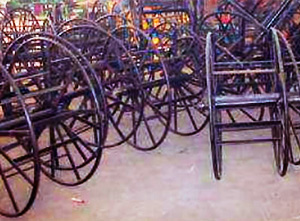

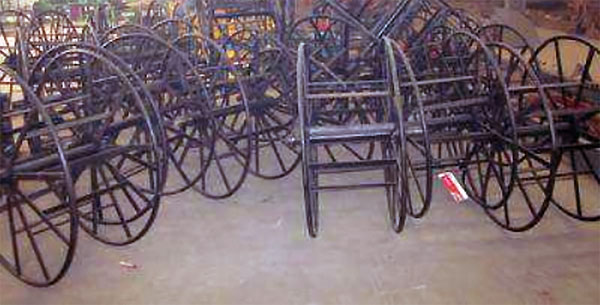

Катушки для намотки проволоки

Цена DDP Хабаровск 15 000 руб./шт. (в т. ч. НДС)

Размеры 1200х400

Вес 90 кг
