Оборудование по производству
сэндвич панелей PRL-6-SA

Оборудование по производству сэндвич панелей PRL-6-SA
Цена 7 900 000 р

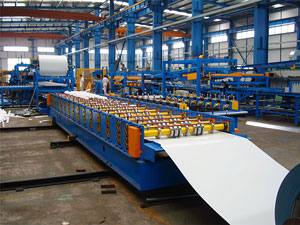

Разматывание стального листа
Процесс разматывания стального листа

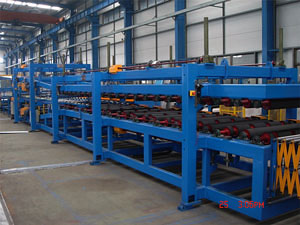

Основной транспортер производственной линии
Основной транспортер производственной линии

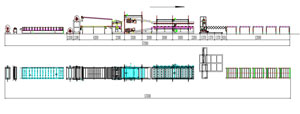

Схема производственной линии
Схема производственной линии

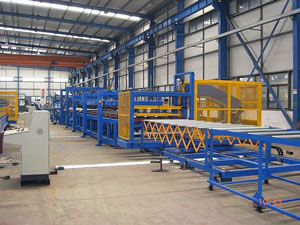

Производственная линия PRL-6-SA

Сфера применения - производство сэндвич панелей с наполнителем из вспененного полистирола (EPS) или минеральной ваты.

  • Скорость производственной линии 0–6 м/мин. (регулируемая)
  • Общая мощность 80 кВт
  • Габаритные размеры 60х12х6,5 м
  • Транспортировочные габариты - 6 контейнеров (40” HQ)
  • Вес 45 тонн

Требования к помещению

Помещение для установки линии по производству сэндвич панелей должно отвечать следующим требованиям:
  • Размеры помещения для монтажа линии 60 х 14 х 6,5 м
  • Подготовка фундамента в соответствии с чертежами производителя
  • Наличие источника электропитания 380V, 50Hz
  • Наличие крановой установки грузоподъемностью до 5 тонн
  • Наличие источника сжатого воздуха (компрессора) производительностью 0,4-0,6м3/мин и давлением 0,7 МПа.
  • В случае производства сэндвич панелей с наполнителем из минеральной ваты, помещение должно быть оснащено системой пылеулавливания и вентиляции в соответствии действующими правилами и нормами.

Состав линии

1. Разматывающее устройство - 2 шт. Количество шпинделей - 6 шт., каждый расчитан на разворачивание рулона с шириной до 1300 мм (внутренний/внешний диаметр 500/1300 мм, максимальный вес 6000 кг.)

2. Устройства поперечной резки стальных листов и покрытия поверхности пленкой из ПВХ - 2 шт.

3. Профилирующая промышленная установка - 2 шт.:
- первая профилирующая установка 8500 х 1520 мм, мощность двигателя 4 кВт
- вторая профилирующая установка 1500 х 1520мм, мощность двигателя 2,2 кВт

4. Устройство  нагрева - 1 шт.

5. Установка приготовления и нанесения полиуретанового двухкомпонентного связующего элемента  – 2 шт.

6. Главный ламинирующий пресс склеивания сэндвич панелей с резиновыми роликами размером 8000мм х 2200мм  – 1 шт.

7. Устройство резки сэндвич панелей (ленточная или дисковая пила)  – 1 шт.
Режущее устройство перемешается в продольном и поперечном направлениях относительно производственной линии, односторонняя ленточная пила перемещается в только поперечном направлении. В целях безопасности ее движение ограничено.

8. Электронная система управления - программное логическое управляющее устройство PLC с сенсорным управлением с экрана (Mitsubishi, Япония) - 1 шт.


Производимая продукция

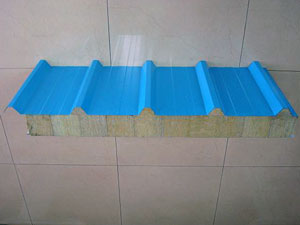

Образцы производимых сэндвич панелей - 1

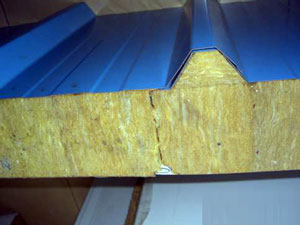

Образцы производимых сэндвич панелей - 3

Стеновая сэндвич панель

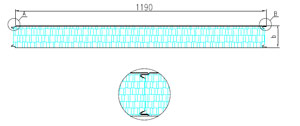

Схема стеновой сэндвич панели
Схема стеновой сэндвич панели

Кровельная сэндвич панель

Схема кровельной сэндвич панели
Схема кровельной сэндвич панели
  • Наполнитель - вспененный полистирол (EPS) или минеральная вата
  • Ширина верхнего листа - до 1250 мм
  • Ширина нижнего листа - до 1060 мм
  • Толщина листа - 50-200 мм


Дополнительное оборудование

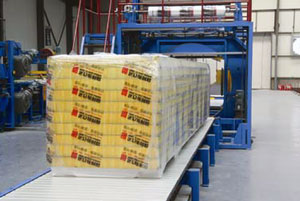

Процесс упаковки сэндвич панелей
Цена 3 100 000 р

Установка упаковки сэндвич панелей YMLP-1100
Схема установки упаковки сэндвич панелей YMLP-1100

Установка упаковки сэндвич панелей YMLP-1100

Процесс работы: панели укладываются на транспортировочную ленту для дальнейшего перемещения к устройству, после чего пачка проходит через узел упаковки, где обматывается пленкой с четырех сторон.
  • Размер пачки: длина 3000-12000 мм, ширина 1250 мм, высота 1100 мм
  • Упаковочный материал - полиэтиленовая пленка шириной 500мм (каждая катушка не более 15 кг, 1500м, внутренний диаметр 76 мм)
  • Возможность автоматически увеличивать время упаковки в начале и в конце пачки.
  • Автоматическая подача пленки
  • Автоматическое заполнение прокладок из вспененного полистирола (EPS), размер прокладок 900-1200 х 200мм х 100мм
  • Скорость 0-5 м/мин (регулируемая)
  • Диаметр цилиндра - 1 828 мм
  • Шаг наложения пленки 0-300мм (регулируется)
  • Предварительное растягивание пленки не менее 150%
  • Управление устройством PLC (Мицубиси, Япония) с сенсорным экраном (низковольтный Schneider/Omron)
  • Бесперебойный источник питания системы упаковочной пленки
  • Высота рабочей поверхности 700мм
  • Габаритные размеры установки 26м х 2,7м х 2,6м
  • Вес 5 тонн

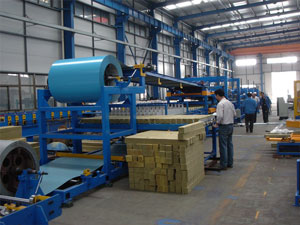

Установка нарезки ламелей минеральной ваты

Подача минеральной ваты
Цена 1 200 000 р
Процесс работы: панели укладываются на транспортировочную ленту для дальнейшего перемещения к устройству упаковки, после чего пачка проходит через узел упаковки, где обматывается пленкой с четырех сторон.
  • Общая мощность около 10 КВт
  • Устройство может нарезать плиты из минеральной ваты размерами 1200 х 1200 мм и толщиной 50-100 мм
  • Плотность минеральной ваты должна быть 100-150 кг/м3. Размеры 4366 х 1600 х 1575 мм Высота рабочего стола 800 мм
  • Установка может нарезать плиты из минеральной ваты на ламели по ширине 50, 100, 150 и 200 мм
  • Установка оснащена циркулярной пилой Ø355 со скоростью вращения 1230 об./мин.
  • Подача минеральной ваты посредствам роликовых транспортеров со скоростью 2,5 м/мин.
  • Высота подъема и опускания прижима может быть отрегулирована в зависимости от толщины минеральной ваты
