Бетононасос ZOOMLION
HBT 60.13.90SU

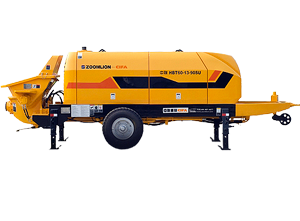

Бетононасос ZOOMLION HBT 60.13.90SU
Цена 2 150 000 р

Гидравлическая система

Двойной гидравлический открытый контур большого объема с двумя насосами. Всасывающая и раздающая гидравлические системы бетононасоса работают автономно, независимо друг от друга. Это повышает надежность бетононасоса ZOOMLION HBT 60.13.90SU и всей системы, а также ремонтопригодность его отдельных компонентов, упрощает процесс поиска и устранения проблем, возникающих при работе бетононасоса.

Повышенная защита от протеканий гидравлической системы, с системой автоматической остановки процесса всасывания при превышении давления в системе.

Плавное движение цилиндра бетононасоса позволяет равномерно повышать давление насоса.

Герметичное соединение с трубами, благодаря использованию конусообразных соединений. Повышение и понижение давления выполняется как в автоматическом, так и в ручном режиме.

Электрическая система управления

Система программируемого  управления (PLC) бетононасоса использует меньше вспомогательных реле, что повышает ее надежность.

Электрические элементы на 90% японского производства (компании Mitsubishi).

Изменение направления работы насоса с помощью бесконтактного переключателя.

Интеллектуальная система управления бетононасоса модели ZOOMLION HBT 60.13.90SU делает работу простой и надежной.

Электронный дисплей системы управления позволяет отслеживать процессы и основные показатели, а также управлять ими в режиме реального времени.


Наименование
Бренд Страна происхождения
Контролер (Controller) IFM GERMANY
Автомат защиты цепи (Circuit breaker) TE FRANCE
Реле (Relay) TE FRANCE
Воздушный выключатель (Air breaker) LS KOREA
Пульт управления (Remote control) ZOOMLION ZOOMLION
Бесконтактный выключатель (Proximity switch) TE FRANCE
Пускатель (Contactor) LS KOREA

Механические системы

Конструкция бункера и S-клапана бетононасоса позволяет использовать специализированное программное обеспечение (I-DEAS), что предотвращает их повреждение. Смесительный бункер бетононасоса ZOOMLION HBT 60.13.90SU имеет уникальную форму, благодаря которой двигатель отделен от других агрегатов.

Быстроизнашивающиеся, трущиеся детали бетононасоса выполнены из высокопрочных материалов по новейшим технологиям  и имеют повышенный срок службы (на 30% больше аналогов).

Система смазки

Запатентованная система смазки бетононасоса ZOOMLION HBT 60.13.90SU производит подачу смазочных жидкостей под давлением через определенные промежутки времени, что повышает качество процесса смазки и снижает его себестоимость.

Система охлаждения

Охлаждающее оборудование бетононасоса ZOOMLION HBT 60.13.90SU поддерживает температуру рабочих жидкостей гидравлической системы не выше 60oC, обеспечивает нормальную работу всех агрегатов. По желанию заказчика может комплектоваться водяной системой охлаждения.

Прочие узлы и агрегаты бетононасоса
Наименование узла Бренд (страна)
Двигатель 90 кВт China
Двигатель системы охлаждения
Основной гидравлический насос KPM
Насос постоянного давления Rexroth
Основание предохранительного клапана  Rexroth/Atos
Предохранительный клапан
Основание редукционного клапана
Магнит редукционного клапана
Контрольный клапан Shanghai Lixin
Стопорный клапан STUFF
Аккумулятор Tianren
Система охлаждения Xin sheng
Гидравлический двигатель Eaton
Обратный фильтр LEEMIN
Всасывающий фильтр



Технические характеристики бетононасоса ZOOMLION HBT 60.13.90SU
Наименование Ед. изм. Значение
Максимальная теоретическая производительность
(высокое/низкое давление)
м3 70/42
Максимальное давление на выходе
(высокое/низкое давление)
МПа 13/7
Тип распределительного клапана   S -образный
Диаметр цилиндра и ход мм Ø200×1800
Максимальный размер фракции
Внутренней диаметр выдающей трубы
мм 50/Ø150
40/Ø125
Емкость бункера бетононасоса л 600
Высота бункера мм 600×1400
Выходной диаметр мм Ø180
Модель электрического двигателя   YGM2-280M-4
Номинальная мощность кВт 90
Питание бетононасоса V 380
Номинальная скорость об./мин 1480
Тип гидравлической схемы   Открытая
Давление насосной системы МПа 34
Давление системы распределения МПа 23
Давление в смесительном бункере МПа 14
Скорость вращения смесительного бункера об/мин 32
Длина × ширина × высота мм 6800×2200×2260
Общий вес бетононасоса кг 6450
