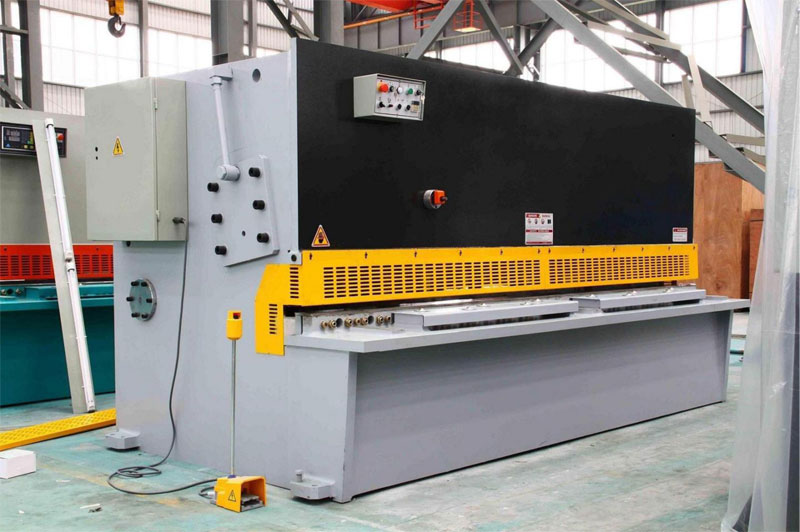

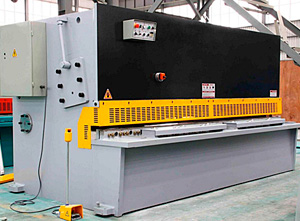

Гидравлические ножницы
(гильотина) QC12Y-12x2500

Цена 750 000 р

Узлы и агрегаты гидравлических ножниц

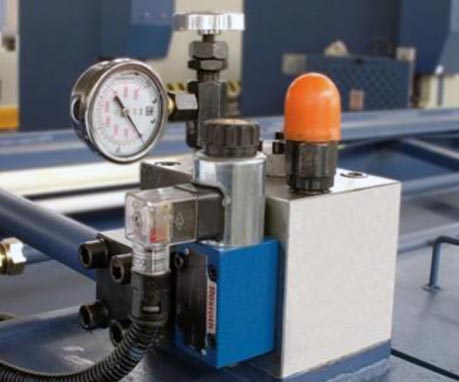

Гидравлическая система BOSCH

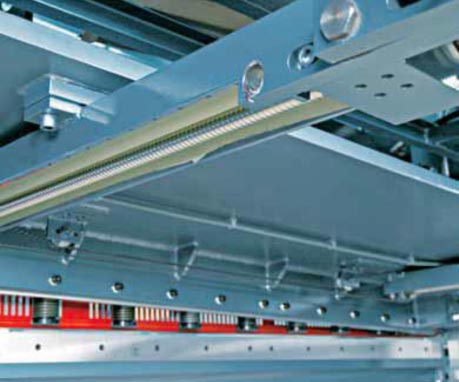

Устройство подачи листа

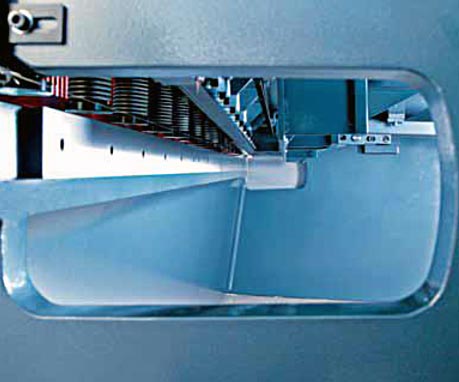

Глубина захода гильотины

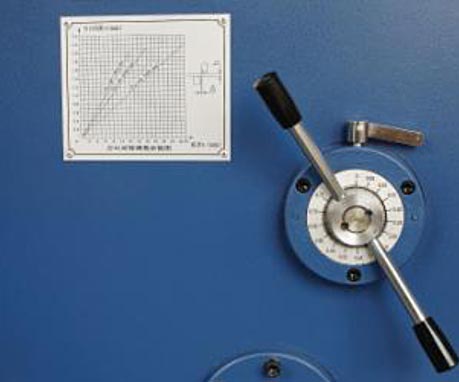

Регулировка
хода ножа

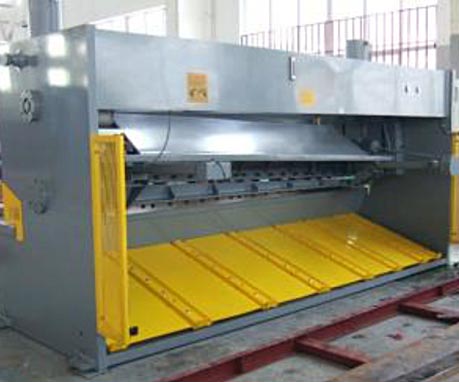

Ролики для поддержки листа

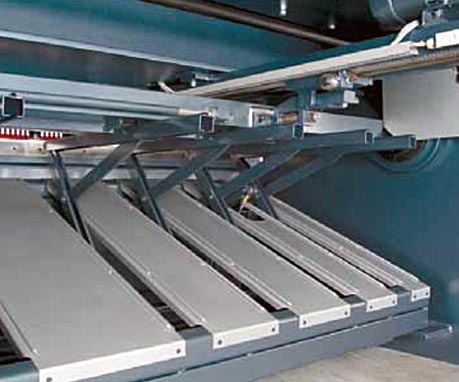

Устройство поддержки листа (опция)

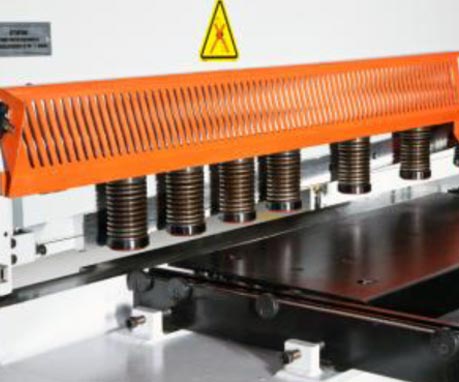

Предохранительный кожух

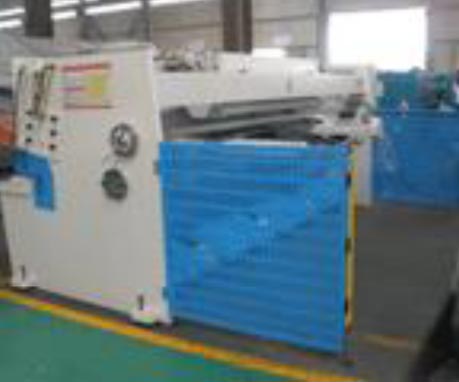

Задние и боковые дверцы

Основные характеристики
гидравлических ножниц

Гильотина  QC12Y-12x2500 имеет современный дизайн, выполнена в виде моноблока обтекаемой формы. Сварная стальная рама гидравлических ножниц изготовлена из сплава высокой прочности ST44 A1, неподверженного деформации.

Гидравлическая система гильотины производства известной немецкой компании BOSCH, в цилиндрах использованы комплектующие американского производства (PARKER). Большая часть электронных компонентов гидравлических ножниц произведена ведущими европейскими производителями.

Товар прошел сертификацию по европейским стандартам качества (CE), производитель данных гидравлических ножниц прошел сертификацию менеджмента качества (ISO).

Прямоугольные ножи гильотины с четырьмя режущими кромками изготовлены из качественного сплава высокоуглеродистой стали с содержанием хрома. Выполненный из закаленной стали нож гильотины,  установлен под особым углом, благодаря чему гарантируется высокая точность операций, обеспечивается удобство и простота работы, достигается ремонтопригодность и высокая производительность гидравлических ножниц.

В гильотине использована надежная и простая в обслуживании гидравлическая система управления, установленная в верхней части масляного бака  и состоящая из двигателя, масляного насоса и клапанной группы. Работа гильотины управляется гидравлическим клапаном, посредством регулирования которого с пульта управления можно регулировать рабочее давление. Высокий уровень исполнения гидравлической системы гильотины обеспечивает защиту от протекания системы охлаждения гидравлических ножниц и предотвращает утечки смазывающих жидкостей.

Устройство подсветки облегчает установку заготовки и выравнивание линии обрезки. Предохранительный кожух, система блокировки в случае попадания человека в опасную зону и педаль экстренного отключения при аварии обеспечивают безопасность работы на гидравлических ножницах QC12Y-12x2500.

Контрольный пульт управления MD11 с цифровым дисплеем, состоящий из 7 жидкокристаллических сегментов позволяет осуществлять мониторинг всех этапов работы гильотины.

Основные узлы и агрегаты гидравлических ножниц

• Основной двигатель – Siemens (China) Co., Ltd
• Электронные компоненты – Schneider, IDEC и Omron
• Цифровой дисплей – MD11(Гонконг, Китай)
• Цилиндр – Tiancheng Hydraulic Co.,Ltd (известный в Китае производитель)
• Кольца – Nok (Япония)
• Шестерёночный насос (Япония)
• Гидравлическая система – Bosch (Германия)
• Ножи – (Китай)
• Подшипники – ATOS (Италия)
• Ремень зубчатой передачи – MEGADYNE (Италия)
• Концевой выключатель – Kacon (Ю. Корея)
