Башенный кран Dahan
QTZ 160 (6516) 10T

Серия QTZ 160 башенных кранов Дахан
Цена от 9 250 000 р

Описание башенных кранов серии QTZ 160

Эксплуатационные характеристики башенного крана Дахан QTZ 160 увеличены по сравнению с менее мощными моделями. Более высокий грузовой момент башенных кранов серии QTZ 160 дает увеличенную производительность и скорость выполнения операций по подъему различных типов грузов.

Вылет стрелы башенного крана Dahan QTZ 160 в зависимости от ставящихся заказчиком задач может варьироваться от 47,5 до 75 метров. Соответственно требуется пересмотр схем крепления контргруза, веса балласта и длины консоли башенного крана.

Грузовые характеристики башенных кранов серии QTZ 160 соответственно имеют большее число вариаций. Поэтому работа данного типа крана  требует от оператора сосредоточенности и внимания. Однако благодаря особенностям кабин, которыми оснащены башенные краны Дахан (таким как широта обзора, большое внутреннее пространство и эргономичность рабочего места), утомляемость оператора снижается, и концентрация внимания во время работы башенного крана увеличивается.

Надежная система управления и дублирование контроля основных систем безопасности башенных кранов Dahan отвечает всем современным требованиям, принятым в мировой практике.

Описание башенного крана модели QTZ 160 (6516) 10T в формате *.pdf

Характеристики крана QTZ 160 (6516) 10T
Модель QTZ 160 (6516) 10T
Вылет стрелы
- минимальный
- максимальный

3 метра
65 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст
- четырехкратный полиспаст

5 тонны
10 тонн
Номинальный грузовой момент 160 тонно-метров
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии
60 метров
230 метров

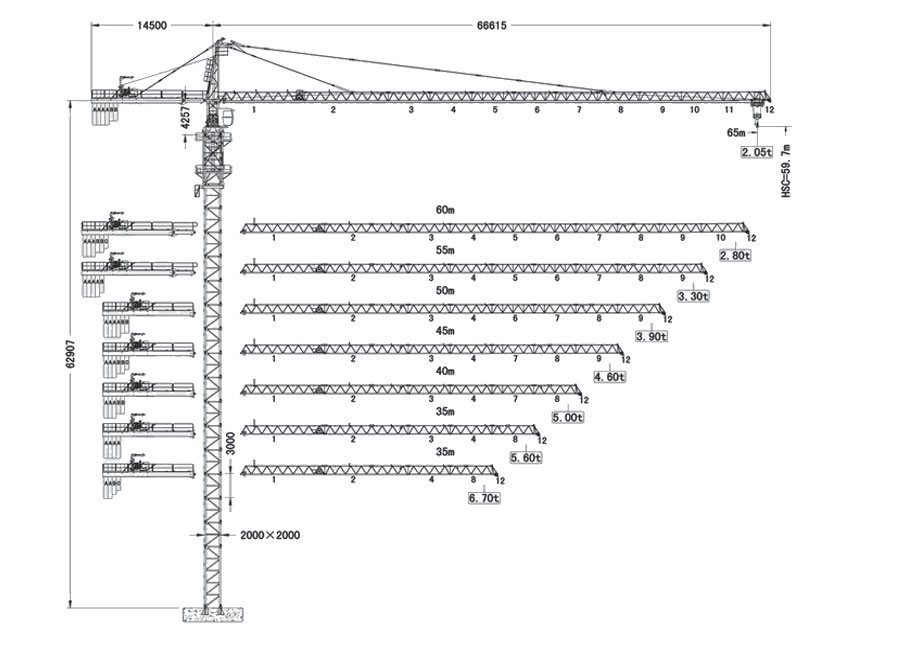

Схема крана QTZ 160 (6516) 10T

Устройство башенного крана Дахан QTZ 160 (6516) 10T
Механизм подъема башенного крана Dahan QTZ 160 (6516) 10T
двухкратный полиспаст
- скорость подъема
- вес груза

0-40 м/мин
5 тонн

40-80 м/мин
2,5 тонны
четырехкратный полиспаст
- скорость подъема
- вес груза

0-20 м/мин
10 тонн

20-40 м/мин
5 тонны
Мощность 45 кВт
Механизм передвижения грузовой тележки
скорость перемещения 0-63 м/мин
мощность 5,5 н·м
Схема крепления контргруза башенного крана Dahan QTZ 160 (6516) 10T
Вылет стрелы, метров 65 55 50
Длина консоли, метров 14,275 14,275 14,275
Количество единиц контргруза типа A (вес 3,4 тонны) 5 5 5
Количество единиц контргруза типа B (вес 1,5 тонны) 2 1 0
Общий вес контргруза на консоли крана, тонн 20,0 18,5 17,0

Комбинация плит балласта башенного крана Dahan QTZ 160 (6516) 10T соответствует приведенным ниже нагрузкам

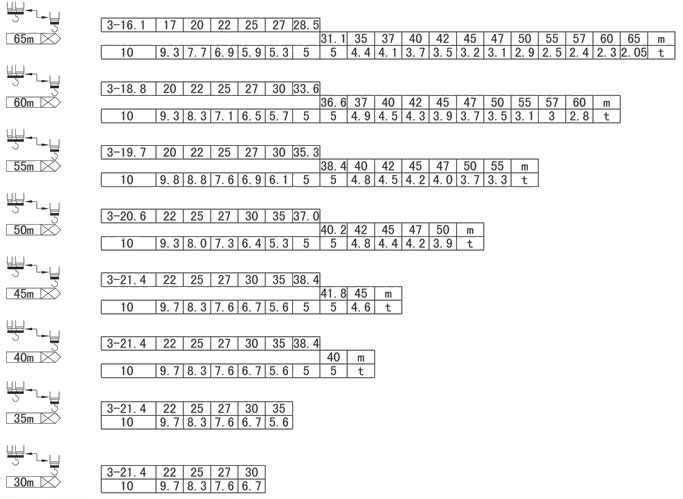

Грузовые характеристики (схема распределения нагрузок) крана Dahan QTZ 160 (6516) 10T

Схема распределения нагрузок башенного крана Дахан QTZ 160 (6516) 10T

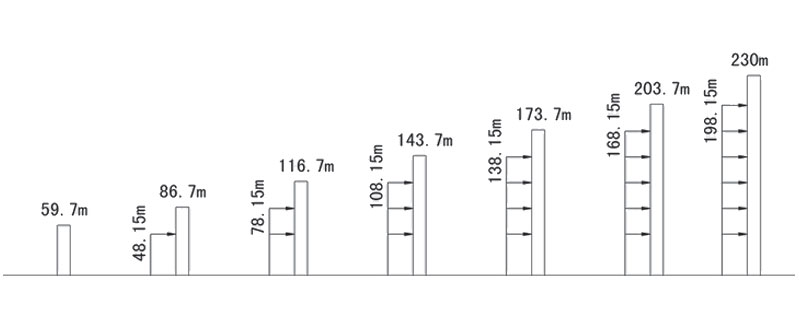

Крепление башенного крана Дахан QTZ 160 (6516) 10T

Схема крепления башенного крана Дахан QTZ 160 (6516) 10T при использовании в качестве приставного крана
