Башенный кран Dahan
QTZ 80 (6010) 6T

Серия QTZ 80 башенных кранов Дахан
Цена от 4 700 000 р

Описание башенных кранов серии QTZ 80

Башенные краны серии Dahan QTZ 80 являются наиболее востребованным в России типом подъемных кранов, из продуктовой линейки Dahan Construction Machinery, благодаря универсальности применения, отличным эксплуатационным показателям, надежности и простоте в работе.

При этом башенные краны QTZ 80, как и вся продукция китайской компании Дахан имеют ряд качественных преимуществ по сравнению с башенными кранами других производителей, благодаря использованию качественных материалов, современного оборудования и технологии, а также жесткой системы контроля качества при производстве башенных кранов.

Краны серии QTZ 80 отличает высокая скорость подъема грузов в результате применения трехступенчатой системы изменение скорости движения за счет преобразование частоты электрического двигателя в диапазоне 4,25 – 20 м/мин с  нагрузкой до 6 тонн  и до 40 м/мин с  нагрузкой до 3 тонн при четырехкратном полиспасте, 10,8 – 35 м/мин с  нагрузкой до 3 тонн  и до 80 м/мин с  нагрузкой до 1,5 тонн.

В целом, башенные краны Дахан QTZ 80 способны выполнять большинство грузоподъемных работ на современной строительной площадке, во многом благодаря универсальности своих характеристик. Высота подъема груза может достигать 40 метров в свободностоящем положении и 200 метров в случае крепления башни крана к зданию.

Описание башенного крана модели QTZ 80 (6010) 6T в формате *.pdf

Характеристики крана QTZ 80 (6010) 6T
Модель QTZ 80 (6010) 6T
Вылет стрелы
- минимальный
- максимальный

3 метра
60 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст
- четырехкратный полиспаст

3 тонны
6 тонн
Номинальный грузовой момент 80 тонно-метров
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии

40 метров
200 метров

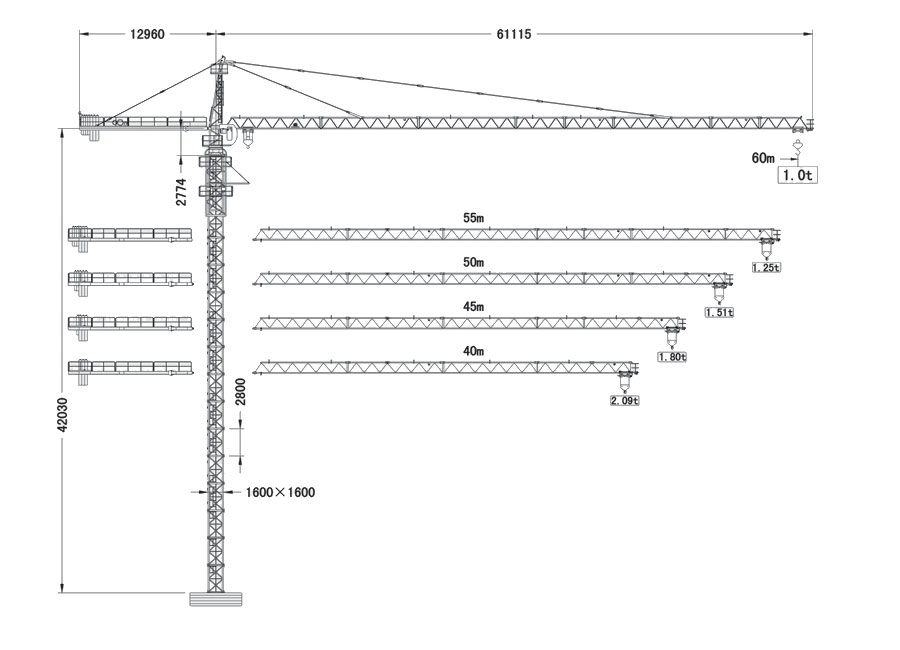

Схема крана QTZ 80 (6010) 6T

Устройство башенного крана Дахан QTZ 80 (6010) 6T
Механизм подъема башенного крана Dahan QTZ 80 (6010) 6T
двухкратный полиспаст
- скорость подъема
- вес груза

8,5-40 м/мин
3 тонны

40-80 м/мин
1,5 тонны
четырехкратный полиспаст
- скорость подъема
- вес груза

4,25-20,0 м/мин
6 тонн

20-40 м/мин
3 тонны
Мощность 24/24/5,4 кВт
Механизм передвижения грузовой тележки
скорость перемещения 44/22 м/мин
мощность 3,3/2,2 н·м
Схема крепления контргруза башенного крана Dahan QTZ 80 (6010) 6T
Вылет стрелы, метров 60 55 50 45 40
Длина консоли, метров 12,96 12,96 12,96 12,96 12,96
Количество единиц контргруза типа A (вес 3,1 тонны) 3 3 3 3 3
Количество единиц контргруза типа B (вес 1,3 тонны) 4 3 2 1 0
Общий вес контргруза на консоли крана, тонн 14,5 13,2 11,9 10,6 9,3

Комбинация плит балласта башенного крана Dahan QTZ 80 (6010) 6T соответствует приведенным ниже нагрузкам

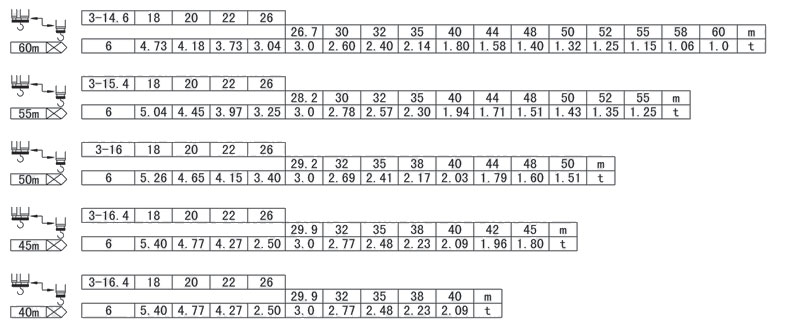

Грузовые характеристики (схема распределения нагрузок) крана Dahan QTZ 80 (6010) 6T

Схема распределения нагрузок башенного крана Дахан QTZ 80 (6010) 6T

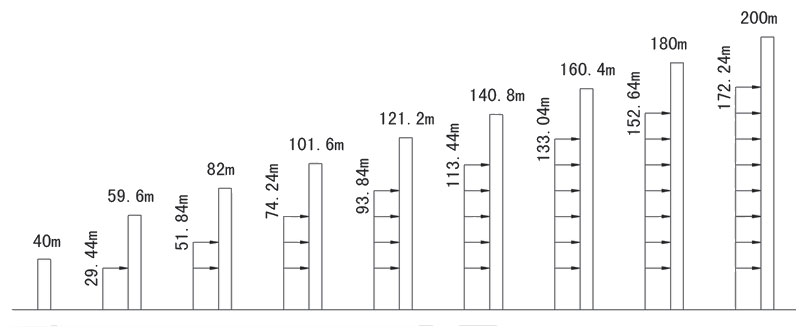

Крепление башенного крана Дахан QTZ 80 (6010) 6T

Схема крепления башенного крана Дахан QTZ 80 (6010) 6T при использовании в качестве приставного крана
