Башенный кран Dahan
QTZ 63 (5013) 6T

Серия QTZ63 башенных кранов Дахан
Цена от 3 950 000 р

Описание башенных кранов серии QTZ63

Башенные краны серии Dahan QTZ 63 – переходный тип кранов между малыми и средними башенными кранами одного из ведущих китайских производителей Dahan Construction Machinery. Имеют широкую сферу применения на различных стройплощадках во всем мире и отличные эксплуатационные характеристики.

Краны серии QTZ 63 выпускаются в различных модификациях. В зависимости от потребностей заказчика компания Dahan предлагает башенные краны QTZ 63 с грузоподъемностью от 4 до 6 тонн и вылетом стрелы 50-58 метров.

На башенных кранах компании Dahan установлена электронная система Schneider - всемирно известного  французского производителя, что обеспечивает высокую производительность, надежность и качество работы всех систем, механизмов и замечательную управляемость крана.

Башня крана QTZ 63 выполнена из высококачественной сверхпрочного марганцевого сплава марки Q345, не подверженного деформации. Сварка секций башенного крана осуществляется на современной автоматической сварочной линии в защищенной среде.

Кабина башенных кранов Dahan оборудована ударопрочными, обеспечивающими широкий обзор окнами, просторная, удобная для работы, с креслами, обеспечивающими комфортную работу оператора на протяжении всего рабочего дня.

Описание башенного крана модели QTZ 63 (5013) 6T в формате *.pdf

Характеристики крана QTZ 63 (5013) 6T
Модель QTZ 63 (5013) 6T
Вылет стрелы
- минимальный
- максимальный

3 метра
50 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст
- четырехкратный полиспаст

3 тонны
6 тонн
Номинальный грузовой момент 63 тонно-метров
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии

40 метров
150 метров

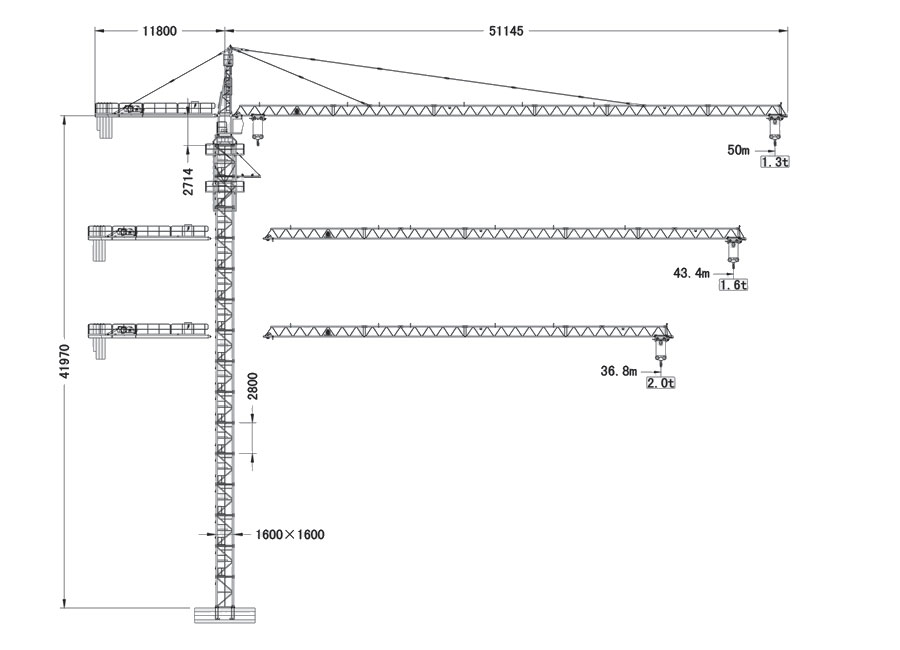

Схема крана QTZ 63 (5013) 6T

Устройство башенного крана Дахан QTZ 63 (5013) 6T
Механизм подъема башенного крана Dahan QTZ 63 (5013) 6T
двухкратный полиспаст
- скорость подъема
- вес груза

8,5-40 м/мин
3 тонны

40-80 м/мин
1,5 тонн
четырехкратный полиспаст
- скорость подъема
- вес груза

4,25-20 м/мин
6 тонны

20-40 м/мин
3 тонны
Мощность 24/24/5,4 кВт
Механизм передвижения грузовой тележки
скорость перемещения 44/22 м/мин
мощность 3,3/2,2 н·м
Схема крепления контргруза башенного крана Dahan QTZ 63 (5013) 6T
Вылет стрелы, метров 50 43,4 36,8
Длина консоли, метров 11,8 11,8 11,8
Количество единиц контргруза типа A (вес 2,35 тонн) 4 4 3
Количество единиц контргруза типа B (вес 1,2 тонны) 1 0 1
Общий вес контргруза на консоли крана, тонн 10,6 9,4 8,25

Комбинация плит балласта башенного крана Dahan QTZ 63 (5013) 6T соответствует приведенным ниже нагрузкам

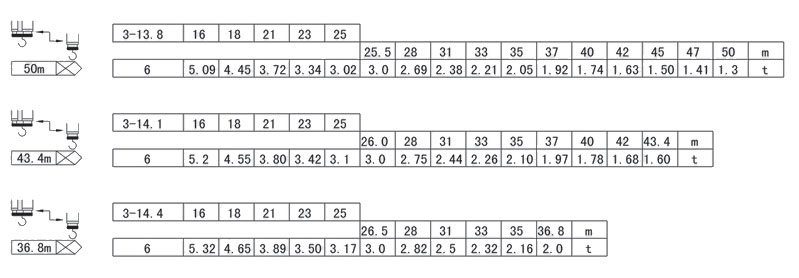

Грузовые характеристики (схема распределения нагрузок) крана Dahan QTZ 63 (5013) 6T

Схема распределения нагрузок башенного крана Дахан QTZ 63 (5013) 6T

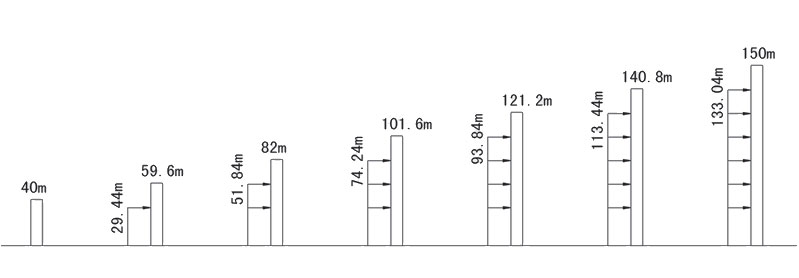

Крепление башенного крана Дахан QTZ 63 (5013) 6T

Схема крепления башенного крана Дахан QTZ 63 (5013) 6T при использовании в качестве приставного крана
