Башенный кран Dahan
с подъемной стрелой WTL 3035

Серия WTL 3035 башенных кранов Дахан
Цена от 6 500 000 р

Описание башенных кранов серии WTL 3035

Башенные краны с подъемной стрелой серии WTL3035 являются новейшими разработками компании Shandong Dahan Construction Machinery Co., Ltd., вобравшими в себя все современные мировые разработки в сфере разработки башенных кранов, а также собственные ноу-хау компании.

Грузовой момент 63 тонно-метра позволяет быстро выполнять работы по подъему грузов. Угол наклона стрелы башенного крана WTL3035 может изменяться от почти горизонтального (18°) до почти вертикального (82,3°), что делает данный вид кранов универсальным по своему применению. Соответственно выле стрелы может регулироваться от 4 до 35 метров.

Отличительной особенностью данной серии башенных кранов является возможность изменения вылета стрелы за счет изменения угла ее наклона. Сама идея, разумеется, не нова, однако исполнение маневровой стрелы башенного крана Дахан заметно отличается от более ранних аналогов.

За счет использования передовых материалов для производства башни кранов Dahan (особопрочной марганцевой стали, производимой по китайскому стандарту Q345) обеспечиваются высокая производительность, уникальные эксплуатационные характеристики, надежность и безопасность использования всех типов башенных кранов Dahan.

Описание башенного крана с подъемной стрелой модели WTL 3035 в формате *.pdf

Характеристики крана WTL 3035
Модель WTL 3035
Вылет стрелы
- минимальный
- максимальный

4 метра
35 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст

3 тонны
Номинальный грузовой момент 63 тонно-метров
Угол наклона стрелы
- максимальный
- минимальный

82,3°
18,0°
Изменение вылета стрелы до 3 м/мин (18,5 кВт)
Поворот стрелы 0-0,6 об./мин (4 кВт)
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии

35,3 метров
102,8 метров

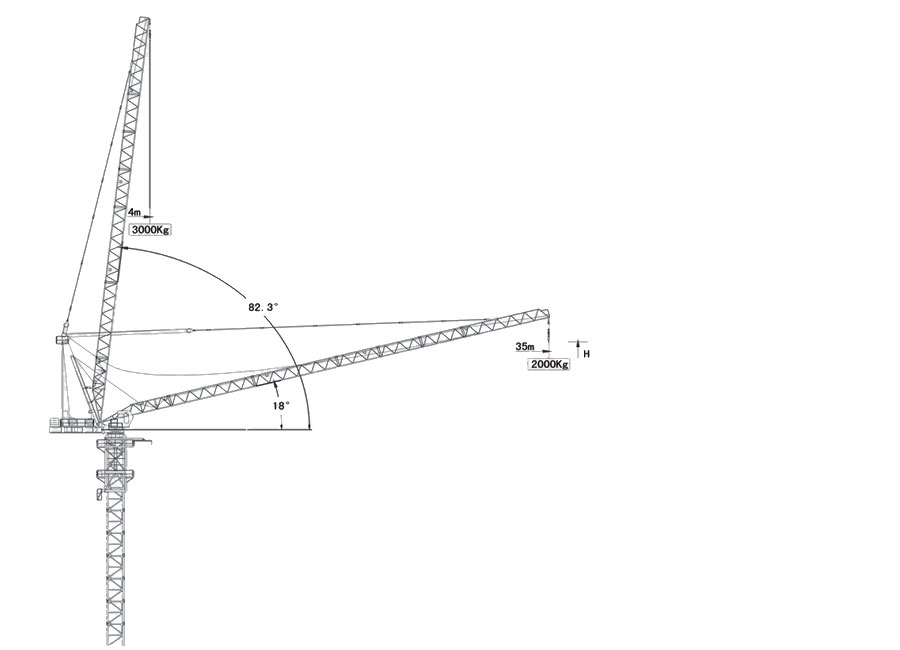

Схема крана WTL 3035

Устройство башенного крана Дахан WTL 3035
Механизм подъема башенного крана Dahan WTL 3035
двухкратный полиспаст
- скорость подъема
- вес груза

8,5-40 м/мин
2,8 тонны

40-80 м/мин
1,4 тонны
Мощность 24/24/5,4 кВт
Механизм передвижения грузовой тележки
скорость перемещения 44 м/мин
мощность 18,5 кВт

Грузовые характеристики (схема распределения нагрузок) крана Dahan WTL 3035

Схема распределения нагрузок башенного крана Дахан WTL 3035

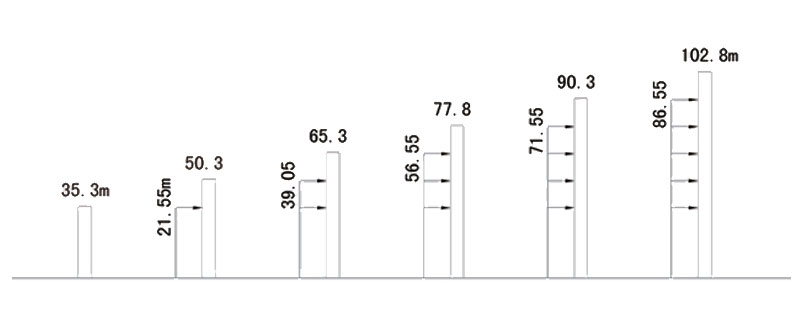

Крепление башенного крана Дахан WTL 3035

Схема крепления башенного крана Дахан WTL 3035 при использовании в качестве приставного крана
