Башенный кран Dahan
QTZ 250 (7032) 12T

Серия QTZ 250 башенных кранов Дахан
Цена от 11 950 000 р

Описание башенных кранов серии QTZ 250

Башни кранов Dahan QTZ 250 сочетают в себе легкость монтажа и транспортировки за счет особенностей конструкции, соединившей в себе все передовые разработки в области краностроения, и высокую прочность и надежность, обеспеченную применением новейших типов материалов и современных методов производства.

Сварка секций башенных кранов Дахан проводится в полностью автоматическом режиме в специальных закрытых камерах с применением двуокиси углерода, что является одним из самых безопасных способов соединения конструкций башенных кранов.

Возможности производства и тестирования компании Shandong Dahan Construction Machinery Co., Ltd. на сегодняшний день ставят ее в один ряд не только с китайскими, но и с мировыми лидерами отрасли и позволяют создавать башенные краны мирового уровня.

Современный дизайн и высокая надежность и производительность в сочетании с доступно ценой являются неоспоримыми преимуществами башенных кранов Dahan, получивших признание внутри Китая и более чем в двадцати странах по всему миру.

Описание башенного крана модели QTZ 250 (7032) 12T в формате *.pdf

Характеристики крана QTZ 250 (7032) 12T
Модель QTZ 250 (7032) 12T
Вылет стрелы
- минимальный
- максимальный

3 метра
70 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст
- четырехкратный полиспаст

6 тонн
12 тонн
Номинальный грузовой момент 250 тонно-метров
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии
52,5 метров
225 метров

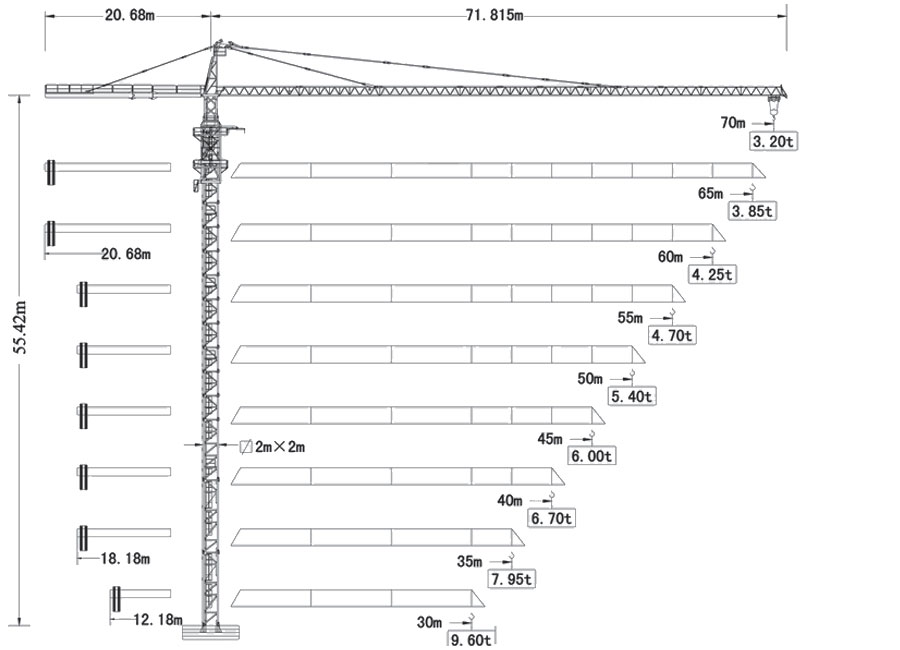

Схема крана QTZ 250 (7032) 12T

Устройство башенного крана Дахан QTZ 250 (7032) 12T
Механизм подъема башенного крана Dahan QTZ 250 (7032) 12T
двухкратный полиспаст
- скорость подъема
- вес груза

0-45 м/мин
6 тонн

45-90 м/мин
3 тонны
четырехкратный полиспаст
- скорость подъема
- вес груза

0-22,5 м/мин
12 тонн

22,5-45 м/мин
6 тонн
Мощность 55 кВт
Механизм передвижения грузовой тележки
скорость перемещения 0-63 м/мин
мощность 5,5 н·м
Схема крепления контргруза башенного крана Dahan QTZ 250 (7032) 12T
Вылет стрелы, метров 70 65 60 55 50 45 40 35 30
Длина консоли, метров 20,68 20,68 20,68 18,18 18,18 18,18 18,18 18,18 12,18
Количество единиц контргруза типа СA
(вес 4,200 тонны)
5 5 5 5 5 5 4 3 4
Количество единиц контргруза типа СB
(вес 0,700 тонны)
5 4 1 5 2 3 0 2 5
Количество единиц контргруза типа Р
(вес 0,700 тонны)
1 1 1 1 1 1 1 1 1
Общий вес контргруза на консоли крана, тонн 24,862 24,162 22,062 24,862 22,762 19,262 17,162 14,362 20,662

Комбинация плит балласта башенного крана Dahan QTZ 250 (7032) 12T соответствует приведенным ниже нагрузкам

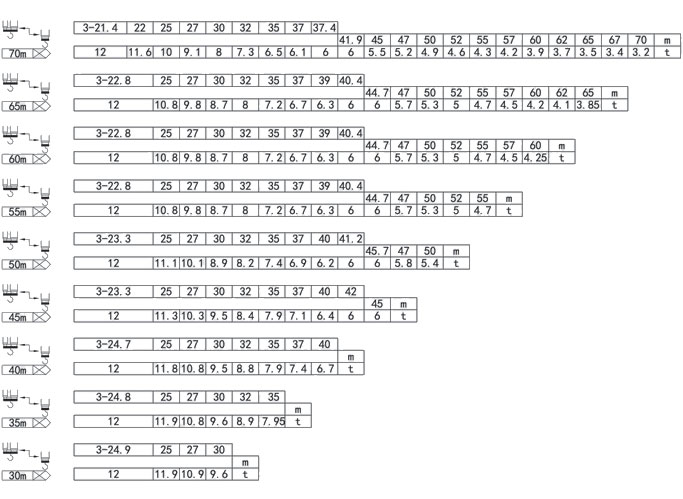

Грузовые характеристики (схема распределения нагрузок) крана Dahan QTZ 250 (7032) 12T

Схема распределения нагрузок башенного крана Дахан QTZ 250 (7032) 12T

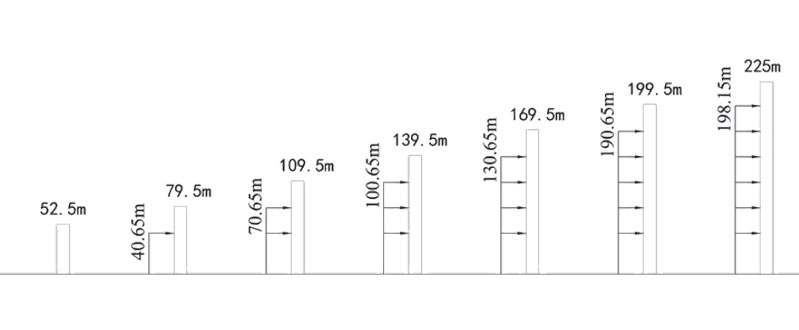

Крепление башенного крана Дахан QTZ 250 (7032) 12T

Схема крепления башенного крана Дахан QTZ 250 (7032) 12T при использовании в качестве приставного крана
