Башенный кран Dahan
с подъемной стрелой D 5020

Серия D 5020 башенных кранов Дахан
Цена от 12 000 000 р

Описание башенных кранов серии D 5020

Краны серии Dahan D 5020 являются флагманской линейкой среди китайских башенных кранов с поворотной башней и подъемной стрелой и. На сегодняшний день компания Shandong Dahan Construction Machinery Co., Ltd. занимает одну из лидирующих позиций по производству данного вида башенных кранов.

Основными характеристиками, определяющими эксплуатационные свойства кранов Dahan D 5020 являются: грузовой момент 125 тонно-метров, вылет стрелы, номинальная грузоподъемность до 10 тонн, вылет стрелы до 50 метров, высокопрочные мачты из трубы квадратного сечения.

Конструктивные особенности башенных кранов серии Дахан D 5020 позволяют широко применять их на различных строительных площадках не только в Китае и России, но и в других странах Европы, Юго-восточной Азии, Америки и Африки, в различных климатических условиях.

Использование передовых технологий, таких как программируемая система контроля международного лидера в этой области французского подразделения компании Schneider в совокупности с жесткой системой контроля на производстве позволяют заводу Dahan на протяжении многих лет производить башенные краны мирового уровня.

Описание башенного крана с подъемной стрелой модели D 5020 в формате *.pdf

Характеристики крана D 5020
Модель D 5020
Вылет стрелы
- минимальный
- максимальный

4 метра
50 метров
Максимальная грузоподъемность крана
- двухкратный полиспаст
- четырехкратный полиспаст

5 тонн
10 тонн
Номинальный грузовой момент 125 тонно-метров
Угол наклона стрелы
- максимальный
- минимальный

84,0°
15,0°
Изменение вылета стрелы до 0,55 м/мин (11 кВт)
Поворот стрелы 0-0,62 об./мин (2х14,5 кВт)
Максимальная высота подъема
- в свободностоящем состоянии (на рельсовом ходу)
- при использовании крана в стационарно-приставном состоянии

37,65 метров
199,0 метров

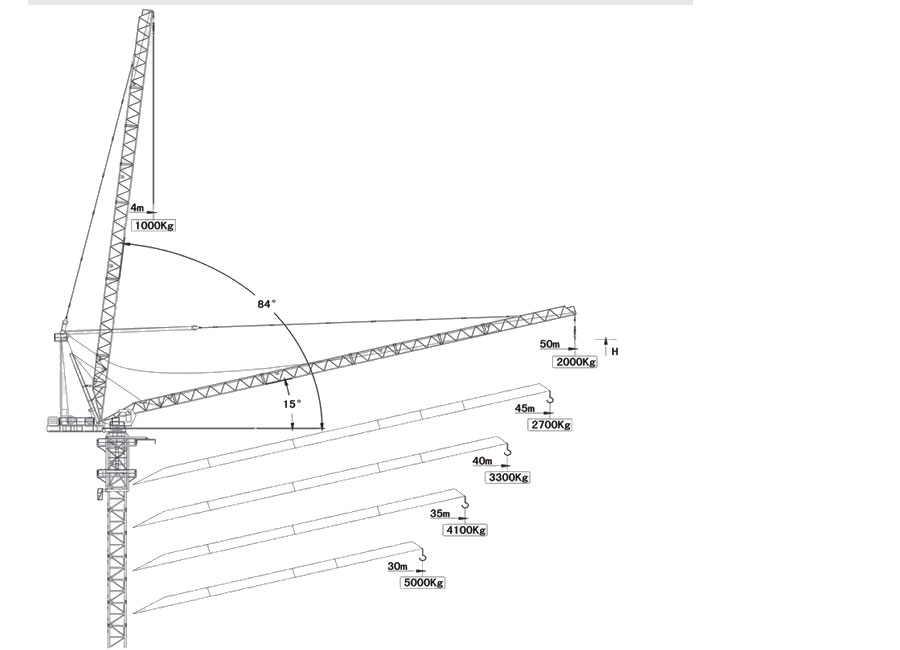

Схема крана D 5020

Устройство башенного крана Дахан D 5020
Механизм подъема башенного крана Dahan D 5020
двухкратный полиспаст
- скорость подъема
- вес груза

0-40 м/мин
5,0 тонн

40-80 м/мин
2,5 тонны
четырехкратный полиспаст
- скорость подъема
- вес груза
0-40 м/мин
10,0 тонн

40-80 м/мин
5,0 тонн
Мощность 45 кВт
Механизм передвижения грузовой тележки
скорость перемещения 45 м/мин
мощность 37 кВт

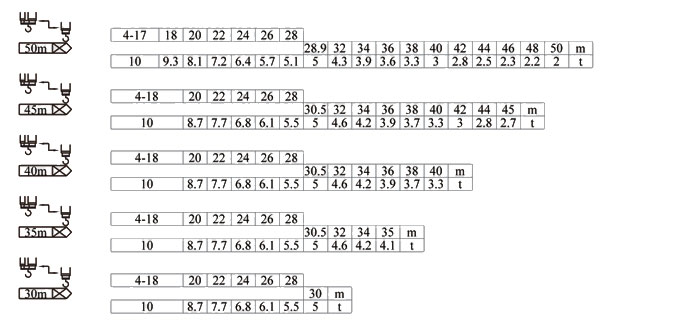

Грузовые характеристики (схема распределения нагрузок) крана Dahan D 5020

Схема распределения нагрузок башенного крана Дахан D 5020

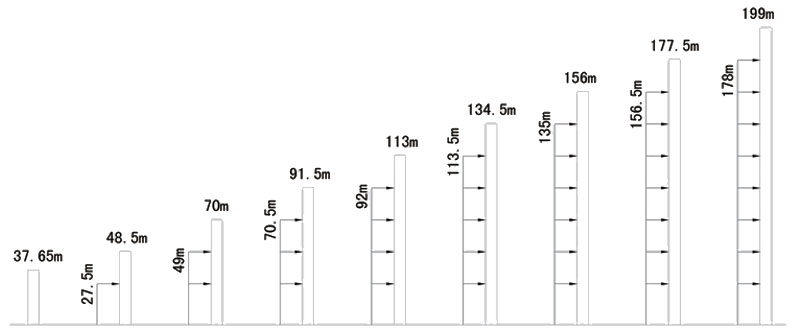

Крепление башенного крана Дахан D 5020

Схема крепления башенного крана Дахан D 5020 при использовании в качестве приставного крана
